APRS basispost

het ontwerp permalink: http://www.amateurtele.com/index.php?artikel=96&id=#294
Het plan was er om een APRS basis station te maken. Dan kunnen APRS berichten direct worden ontvangen en uitgezonden zonder koppeling met het internet. In beginsel wil ik dit apparaat in een 19" kast monteren met enkele extra functies. Deze functies zullen in onderstaand artikel worden uitgelicht.

image is loading...

Het station in aanbouw bij de eerste stap.
image is loading...

Op de tweede bouwdag zijn de verschillen al zichtbaar.
image is loading...

componenten permalink: http://www.amateurtele.com/index.php?artikel=96&id=#295
zendontvanger
De gekozen zendontvanger is een Icom IC-25E. Dit is een FM VHF 25W zendontvanger met 25KHz kanaalindeling. Omdat deze set geen 12,5KHz heeft en onder andere geen CTCSS, is deze set niet heel interessant om voor te gebruiken voor spraakverbindingen. Daarbij heb ik geen microfoon voor deze set en met 25W is deze set wel prima toe te passen voor APRS op 144.800MHz. De montagebeugel is op de bodem van de behuizing gemonteerd om de set op zijn plek te houden. Door een (te realiseren) gat in het voorpaneel is de zendontvanger te bedienen. Aanvankelijk was het de bedoeling om een microfoonaansluiting te maken op het voorpaneel zodat naast APRS, ook nog een spraakverbinding gemaakt zou kunnen worden, maar omdat de lokale repeater al een 77Hz subtoon nodig heeft, is het plan voor de microfoon vervallen. Voor ontvangst is wel een luidspreker gepland in het voorpaneel dat uit te schakelen is om de APRS tonen niet te hoeven horen. Om het signaal te monitoren is deze luidspreker wel handig.

voeding
De voeding is een Meanwell 15VDC voeding die teruggeregeld is naar 13,8VDC. Met een capaciteit van 15 Ampère i deze aan de grote kant. De set is de grootste verbruiker met 4A piek, maar overcapaciteit is niet verkeerd. Daarbij kan de overcapaciteit gebruikt worden om mogelijke andere apparatuur te voeden.

modem

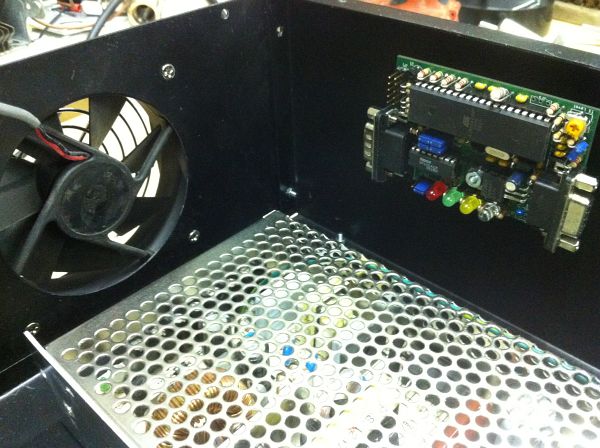

De toegepaste moden is een Byonics Tinytrak 4. Deze werkt niet alleen als tracker, maar ook als TNC. Dan kan de tracker ook als modem functioneren samen met UI-View. Of dit werkt, zal blijken in de toekomst.

image is loading...

computer permalink: http://www.amateurtele.com/index.php?artikel=96&id=#296
Om de APRS gegevens uit te kunnen lezen zal in de toekomst een laptop worden aangesloten. Hiervoor wordt UI-View gebruikt. Ook zal Teamviewer worden toegepast zodat op afstand de computer te kunnen bedienen. Mogelijk komt er in de toekomst een Arduino besturing in de kast om meer functies te kunnen gebruiken. Zoals het via de computer in en uitschakelen van de zender en bijvoorbeeld de staandegolfverhouding monitoren. Dit zijn echter toekomstplannen, eerst maar eens het station afbouwen.

koeling permalink: http://www.amateurtele.com/index.php?artikel=96&id=#297
Voor behoud van de apparatuur is voldoende koeling ingebouwd. Er zijn op de achterkant van de behuizing twee 100mm 12VDC ventilatoren aangebracht. De reden van deze vrij grote ventilatoren is dat deze bij een lagere spanning vrij veel luchtstroom leveren en minimaal geluid produceren. Koeling is zeer nuttig, maar als het teveel lawaai maakt is het storend. De ventilatoren zijn ieder recht achter een warmtebron geplaatst, namelijk de voeding en de zendontvanger. Er komt nog een schakeling dat de snelheid regelt. Via een relais dat door de TX led wordt bediend, worden bij zenden de ventilatoren parallel geschakeld zodat de individuele ventilatoren met 13,8VDC worden gevoed. Zodra de zendontvanger stopt met zenden, worden de ventilatoren in serie geschakeld zodat deze op halve spanning en daarmee op ongeveer halve capaciteit werken. De koeling is dan ruim voldoende en dan zijn de ventilatoren veel stiller. Zo wordt er extra gekoeld als er meer warmte wordt gegenereerd.
image is loading...

Met een cirkelsnijder zijn twee ronde gaten gesneden voor de luchtdoorlaat. Na afbramen met een halfronde vijl zijn met een zwarte Edding 3000 stift de blanke metalen randen zwarte gemaakt.
image is loading...

Om ruimte te besparen in de behuizing zijn de ventilatoren aan de buitenkant van de behuizing gemonteerd. De bedrading is aan de binnenkant van de behuizing zodat er geen draden buiten te kast zijn.
image is loading...

De ventilatoren zijn beschermd met ieder een rooster.
image is loading...

Bovenin de behuizing zijn ventilatiesleuven, maar om zeker te zijn van voldoende doorstroming van lucht, is er een rond gat gemaakt in de zijkant van de behuizing dat afgeschermd is met een ventilatierooster.
image is loading...

Met DraftSight is een ontwerp gemaakt voor een besturingsprint voor de koeling. Er is een relais geplaatst voor het in serie en parallel schakelen van de ventilatoren en er is een optocoupler geplaatst. Het signaal van de TX led van de zendontvanger schakelt de optocoupler dat het relais omschakelt. Zo wordt er tijdens het zenden extra gekoeld.
image is loading...

Het ontwerp is in spiegelbeeld geplaatst en afgedrukt op A4 papier. Met een centerpunt zijn de gaatjes van de componenten overgezet en er zijn daarop 1mm gaatjes geboord. Met een stift zijn de sporen overgezet en vervolgens met een handfrees uitgefreesd. Na het solderen van de componenten is de print met alcohol (IPA70%) ingespoten en met een messing borstel uitgepoetst. Hierdoor zijn alle stift strepen en hars resten verwijderd.
image is loading...

Er zijn twee gaatjes niet benut. Het was/is mogelijk om een weerstand te plaatsten voor de optocoupler. Mocht er toch met een 12V signaal geschakeld moeten worden, kan de te plaatsen weerstand de stroom remmen. Het printspoor is nu nog niet helemaal onderbroken, maar als de weerstand geplaatst wordt, kan het spoor worden verbroken zodat de stroom via de weerstand gaat.
image is loading...

De print is getest aan de lab voeding en het werkt naar behoren. Klaar om geplaatst te worden.

RF schakeling permalink: http://www.amateurtele.com/index.php?artikel=96&id=#298
Het plan is dat het APRS station onbemand kan blijven werken. Weliswaar op luisteren, maar toch. Ik heb één verticale VHF antenne waarop het APRS station evenals het "phone" VHF aangesloten moet worden. Ik wilde dat als het "phone station" voorrang krijgt op APRS, vandaar dat hier een schakeling voor is bedacht. Ik heb een schakeling gemaakt met een dubbelpolig relais dat de antennesignalen distribueert. Als het APRS station uit staat (netvoeding uit) is de externe VHF ingang van het phone station gekoppeld aan de antenne. Zodra het APRS station inschakelt (voeding aan) wordt het relais geschakeld zodat de antenne van het phone station naar het APRS station schakelt. Om fouten te voorkomen wordt het overgebleven signaal naar een dummyload geschakeld. Mocht het APRS station aan staan en er met het phone station worden gezonden, wordt het signaal omgezet in warmte in de dummyload om defecte apparatuur te voorkomen.

voeding over coax permalink: http://www.amateurtele.com/index.php?artikel=96&id=#299
Een bijkomende functie dat later bedacht is, is in dezelfde behuizing ondergebracht. Om van de rondstraler naar de richtantenne te schakelen, is het nodig om een relais op afstand te bedienen. Een extra voedingskabel is lastig en daarom heb ik besloten om een gelijkspanning over de coaxkabel mee te sturen naar het relais in de mast bij de antennes. Voor ontkoppeling is een schakeling met een condensator en een spoel geplaatst zodat er 12VDC op de coax kabel meegestuurd kan worden.

speakerrooster permalink: http://www.amateurtele.com/index.php?artikel=96&id=#300
image is loading...

Om een netjes speakerrooster te krijgen, is met Draftight een patroon uitgezet. Het bestaat uit 3mm gaatjes dat in cirkels geplaatst is om het middelpunt. Het is ook mogelijk om een matrix te maken, maar als een gaatje iets scheef geboord wordt, valt het erg op, en dat is jammer. Het ontwerp is geprint en op het frontpaneel geplakt en met een centerpunt zijn de gaatjes overgezet op het paneel. Met een 3mm boor zijn de gaatjes uiteindelijk geboord en met een verzinkboor afgebraamd.
image is loading...

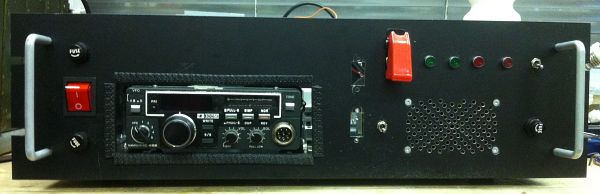

Zo is het speakerrooster te zien in het voorpaneel.

voeding permalink: http://www.amateurtele.com/index.php?artikel=96&id=#301
Het is de bedoeling dat het station op netspanning werkt en zodra de netspanning wegvalt automatisch op 13,8VDC (12VDC) blijft werken. Omdat geen zaken over het hoofd te zien, is een schets gemaakt van de stroomvooerziening.

image is loading...

Met een dubbelpolige schakelaar wordt zowel de (gezekerde) netspanning evenals de (gezekerde) laagspanning in- en uitgeschakeld. Met een relais op netspanning wordt de route gepaald. Als er geen netspanning is, kan het apparaat op laagspanning worden gevoed. Zodra er (weer) netspanning is, schakelt het relais om en wordt de interne voeding actief en wordt de externe voedingsingang afgekoppeld. Daarbij is het mogelijk dat er spanning geleverd wordt aan eventuele randapparatuur als de interne netvoeding werkt.
image is loading...

Om de paneelbouw logisch te houden, heb ik de voedingsaansluitingen bij elkaar geplaatst. Onderop de ingang van netspanning. Daarboven de twee in- en uitgangen voor laagspanning.
image is loading...

Ronden gaten zijn met een conische boor eenvoudig op maat te maken, rechthoekige gaten met ronde kanten zijn lastiger. Dit komt neer op geduldig boren, zagen en vijlen...
image is loading...


frontpaneel permalink: http://www.amateurtele.com/index.php?artikel=96&id=#302
Er moeten draden aan de leds komen in het frontpaneel, maar door de dunne pootjes zijn deze erg kwetsbaar. Daarop is besloten om een eenvoudig printje te frezen daarop de leds en draden worden gemonteerd.
image is loading...

Van rechts naar links: led voor "Carrier Detect" (groen), GPS status (groen), TX/zenden (rood) en een rode led voor de status van de voeding over coax. Met de schakelaar ernaast kan een afgezekerd 12VDC signaal mee worden gestuurd over de coarkabel naar een coax schakelaar in de mast. Zo kan er omgeschakeld worden tussen de "omni" en de "beam".
