Daiwa CN-801

inleiding permalink: http://www.amateurtele.com/index.php?artikel=81&id=#210
De Daiwa CN-801 serie is een serie met goede staandegolf (SWR) en vermogensmeter (PWR) die uitgevoerd is met een opmerkelijk grote kruisnaald meter met schaalverlichting.


opmerkingen permalink: http://www.amateurtele.com/index.php?artikel=81&id=#211
Iets wat prettig is aan de meter, is dat er een "parrellax" spiegel bij de schaalverdeling aanwezig is. Hiermee is het mogelijk om te controleren of je recht voor de meter staat en daarmee de juiste waarde afleest. Als je niet recht naar de meter kijkt, zie je de wijzer direct én de wijzer in de spiegel. Als je op de goede plek kijkt, valt de spiegeling precies achter de wijzer. Dus met een analoge meter kan nog vrij nauwkeurig worden gemeten. Iets wat mij ook opgevallen is, is dat de SO-239 chassisdelen vrij ondiep zijn. Bij het monteren van (goedkope) connectoren wil het wel eens gebeuren dat de connector strak aangedraaid is, maar de rest van de connector nog iets speling heeft. Dus de connector wordt niet helemaal aangeklemd omdat de "wartel" tegen het chassisdeel aankomt.

modellen permalink: http://www.amateurtele.com/index.php?artikel=81&id=#212
Er zijn drie types in dit model. Naast de H(F) is er ook een V(HF) en een S(HF) type. Het H type werkt van 1,8 tot 200MHz, het V type werkt van 140 tot 525MHz en het S type werkt van 0,9 tot 2,5GHz.

oude en nieuwe type permalink: http://www.amateurtele.com/index.php?artikel=81&id=#213
Het "oude" model "H" is reeds vervangen door het "HP" type. Het verschil is dat de bij de "H" variant het PEP signaal passief wordt bepaald en daarmee kan afwijken. De "HP" meter heeft een actieve PEP bepaling en werkt daarmee nauwkeuriger. En kanttekening is dat hiervoor wel 13,8VDC voedingsspanning benodigd is in tegenstellnig tot de passieve "H" meter. De "S" is reeds vervangen door de "G" variant.

CN-801H permalink: http://www.amateurtele.com/index.php?artikel=81&id=#214
De CN-801H werkt van 1,8 tot en met 200MHz. Ofwel HF en VHF. Dat is handig omdat de tweemeterband niet altijd in het meetbereik valt. Het te meten vermogen wordt opgedeeld in drie bereiken. Namelijk van nul tot 20, 200 of 2.000 Watt. Normaalgesproken vind ik een bereik van 15, 150 en 1.500W handiger omdat het net boven de "logische" stappen van 10, 100 en 1.000 Watt ligt. Maar omdat de meter zo groot is (90x80mm!), is het zo goed af te lezen dat het ruimere bereik naar mijn idee geen bezwaar is. Omdat het meetbereik niet lineair is, is zelfs maar een klein deel van de schaalverdeling van 15 tot 20.



specificaties CN-801H permalink: http://www.amateurtele.com/index.php?artikel=81&id=#215
merk: Daiwa Industry CO., ltd.
model: CN-801H Kruisnaaldmeter
functie: SWR en PWR meter
frequentiebereik: 1,8 - 200MHz
meetbereik zendvermogen: 0-20, 200 en 2.000W (minimaal 5W voor SWR meting)
weergave: AVG of PEP (schakelbaar)
afmetingen: 157mm breed, 117mm hoog en 117mm diep
gewicht: 1Kg
conenctor: 2x SO-239 (PL)
impedantie: 50Ohm
meettolerantie: 10%

mechanica CN-801H permalink: http://www.amateurtele.com/index.php?artikel=81&id=#216

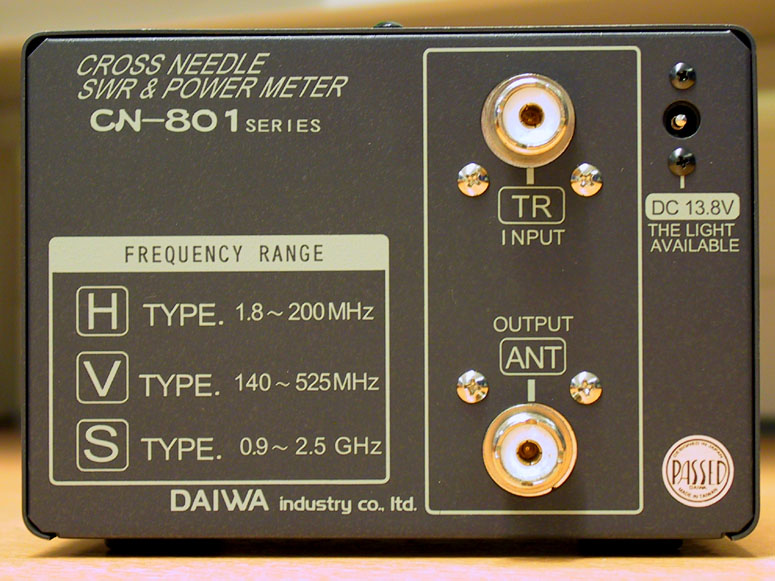

De meter is mechanisch gewoon erg goed. De componenten passen netjes. De opdruk van de tekst is ook keurig. Een Japanse slimmigheid is dat de behuizing en meter geschikt is voor alle drie de types, op de achterkant van de behuizing staan de specificaties voor het H, V en S type gedrukt. De binnenkant van de behuizing is ruim opgezet. De doorvoer van de signalen is afgeschermd in en metalen blikje weggewerkt. Dus de kans op storen is minimaal en dat is bij 2Kw wel zo prettig. Er is, naast de groter meter ook een print met componenten voor signaalbehandeling zoals potmeters voor calibratie. De meter heeft geen voeding nodig en werkt daarmee op de radiofrequentie energie die doorgevoerd wordt. Het gaat om minimale hoeveelheden energie, dus wees niet bang voor verliezen. De kans dat je coax meer energie opneemt is vrijwel zeker. Er is wel een aansluiting voor 12VDC (13,8VDC) voor de verlichting van de schaalverdeling. Deze is niet via een schakelaar aan of uit te zetten. Dit in tegenstelling tot de "kleine broer" de CN-101 en de opvolger CN-801HP die wel een schakelaar heeft. Ik denk niet dat iemand het mist als deze er niet is, ik in ieder geval niet.

beoordeling permalink: http://www.amateurtele.com/index.php?artikel=81&id=#217
Voor mij is dit de de top van de SWR/PWR meters. Zeer goed gebouwd, goede materiaalkeuze, nette afwerking en eigenlijk niets op aan te merken. Daiwa heeft ook een naam hoog te houden... Veelal worden meters van "Bird" als de top gezien, maar hier heb ik helaas geen ervaring mee. En gezien het grote prijsverschil, is het af te vragen hoeveel beter je het wil hebben en of het geld het waard is. Een HP-801HP kost ongeveer €140,00. Dit is aan de ene kant een flink bedrag voor een meter, maar naar mijn idee het geld waard. Het is de top in het segment, heeft een erg grote meter en als je deze hebt, hoef je nooit meer verder te zoeken naar een betere... Ik heb nu de oudere CN-801H die een passieve PEP bepaling heeft. Aangezien dit voor mij indicatief is, is het voor mij niet bezwaarlijk en omdat deze gebruikt is, scheelt het ook weer in de prijs. Ik ben blij met mijn CN-801H en kan het iedereen aanraden.
