coax switch 1-8

inleiding permalink: http://www.amateurtele.com/index.php?artikel=109&id=#362
De meeste gebruikers van een radiostation hebben meerdere antennes en/of (zend)ontvangers. Om deze met elkaar te verbinden wordt doorgaans coaxkabel gebruikt. Om de gewenste combinaties te kunnen maken kunnen de kabels los worden genomen en in de juiste configuratie worden aangesloten. Helaas is dat tijdrovend, vaak lastig bereikbaar en al helemaal ongewenst als het bovenin een mast is. Daarmee is het handig om gebruik te maken van "coax switches" ofwel coax schakelaars.
Doorgaans zijn deze aan de prijs en niet op afstand te bedienen. Als je vijf antennes en vijf (zend)ontvangers hebt, heb je al een aardige hoeveelheid schakelaars nodig om alles maar wens te kunnen verbinden. Door gebruik te maken van relais', is er meer mogelijk.

relais' permalink: http://www.amateurtele.com/index.php?artikel=109&id=#363
Bij gebruik van coax schakelaars wordt het gewenste signaal doorgegeven. Echter is het niet gebruikte contact "zwevend". Ik vind het prettig dat een niet gebruikte antenne aan de massa wordt verbonden en een niet gebruikte aansluiting voor een zendontvanger aan een dummyload. Als er dan per ongeluk wordt gezonden, treed er geen schade op. Met een dubbelpolig relais is dit eenvoudig te realiseren. Met vier stuurdraden is het mogelijk om drie relais' te kunnen schakelen zodat één signaal naar acht kan worden verdeeld. Daarbij is het mogelijk om de open uitgangen naar de massa óf naar een dummyload te worden "gestuurd". Zo kan je acht (zend)ontvangers met één coax kabel verbinden en aan de andere kant van de ene coax kabel naar acht antennes verdelen. Met bijkomstigheid van elektronica is er natuurlijk veel meer mogelijk, maar elektronica is kwetsbaar, complexer en met discrete componenten is het al mogelijk om met vier draden een signaal over acht aansluitingen te verdelen en aangenomen wordt dat acht aansluitingen voldoende is.

1 op 8 / 8 op 1 coax schakelaar permalink: http://www.amateurtele.com/index.php?artikel=109&id=#364
Met één relais kan een signaal in tweeën worden gesplitst. Met drie relais' dus in vieren worden gesplitst. En met zeven relais' in achten. Maar door relais' te gebruiken met twee en vier wissel contacten, is het mogelijk om met drie relais' één signaal over acht contacten te verdelen. Met een gemeenschappelijke massa zijn er dan maar drie stuurdraden over in plaats van acht draden voor acht relais'. Zou je maar vier contacten willen, dan zijn er maar drie draden nodig. Daar met de toevoeging van één relais en één stuurdraad draad van vier naar acht contacten wordt gegaan, is de "extra investering" minimaal en wordt er meteen een systeem voor acht contacten ontworpen. Met een extra stuurdraad is het mogelijk om van acht naar zestien contacten te gaan, maar de kans dat dat gewenst is, is minimaal. Daarbij zullen er twee relais' toe moeten worden gevoegd in plaats van één omdat een relais met acht wisselcontacten (vrijwel) niet voorkomen.

het ontwerp permalink: http://www.amateurtele.com/index.php?artikel=109&id=#365

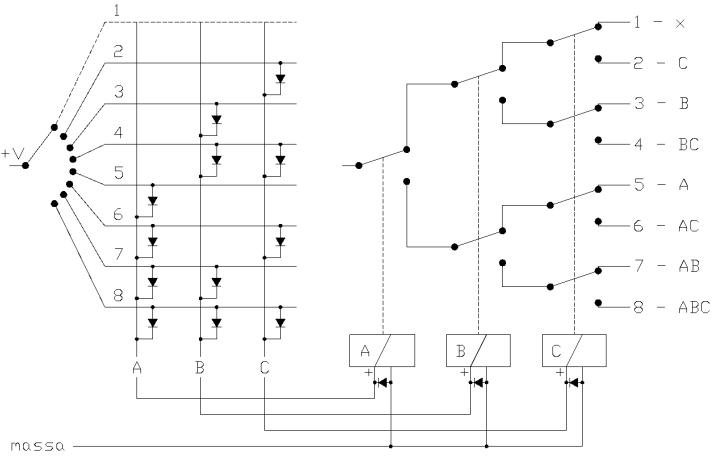

Op onderstaande afbeelding is het ontwerp zichtbaar. De drie relais spreken voor zich. Het signaal wordt per relais over één van de twee contacten verdeeld. Elk relais heeft twee mogelijkheden. Daar het "non latching" relais' zijn, schakelen deze naar de beginpositie terug als er geen voedingsspanning is, in dit geval naar contact nummer één. In het geval van "latching" relais' is het moeilijk om op afstand de stand van de relais' te bepalen, dus worden "non latching" relais' met wisselcontacten gebruikt. Relais A heeft minimaal één wisselcontact, relais B heeft twee wisselcontacten en relais C heeft vier wisselcontacten. Indien er geen relais' voor handen zijn met twee of vier wisselcontacten, is het mogelijk om meerdere relais aan dezelfde stuurdraad te monteren. Bijvoorbeeld vier relais aan elkaar gekoppeld die alle vier worden geschakeld door stuurdraad C. Zoals zichtbaar is, is in stand één geen stuurspanning nodig. Als dit als antenne schakelaar wordt toegepast, valt te overwegen om stand één voor een dummyload te gebruiken en de overige aansluitingen voor antennes. Dan is in ruststand de (zend)ontvanger niet verbonden met een antenne dat de zender beschermt tegen ongewenste inkomende signalen van bijvoorbeeld dat van onweer.
In het schema is gekozen voor een acht standen schakelaar, maar er kunnen ook drie wisselschakelaars worden toegepast, maar dat is onoverzichtelijker naar mijn idee. De oplettender kijker heeft gezien dat het systeem binair is. Dus het is ook mogelijk om met een binaire duimwielschakelaar de juiste stand te selecteren. Het nummer op de duimwielschakelaar correspondeert dan met de juiste aftakking. Afijn, dit is door de bouwer vrij te kiezen.
