voedingsconnector FT-897

Nederlandse inleiding permalink: http://www.amateurtele.com/index.php?artikel=51&id=#99
Standaard zit er aan de FT-897(D) een voedingsconnector met voedingssnoer. Ik gebruik altijd Neutrik Speakon connectoren voor 13,8VDC (12VDC) voedignsspanningen en dan is het handig als er een Speakon chassisdeel aan de zendontvanger zit. Dit NL4MP chassisdeel wilde ik inbouwen in de radio, zonder teveel te modificeren aan de zendontvanger. Hieronder staan de bevindingen.

Nederlandse uitvoering permalink: http://www.amateurtele.com/index.php?artikel=51&id=#100
Hieronder is het onderaanzicht weergegeven van de zendontvanger in originele staat. Omdat ik geen accupacks in de onderkant van de zendontvanger van de radio gebruik, kan ik één van de twee ronde gaten gebruiken voor het plaatsen van het chassisdeel.

image is loading...

Na een handjevol schroeven en de twee afdekkapjes te hebben verwijderd is de binnenkant van de zendontvanger te zien. Dat is het compartiment waar de accupacks kunnen worden geplaatst.

image is loading...

Na het verwijderen van andere schroeven en het afdekpaneel, wordt de printplaat zchtbaar.

image is loading...

Gelukkig zijn er twee gaten voor de voeginsspanning "over" die gebruik kunnen worden. Dan kan de originele bekabeling in tact blijven en de nieuwe bekabeling erbij geplaatst. Hier zijn dan ook de twee nieuwe voedingsaders op gesoldeerd.

image is loading...

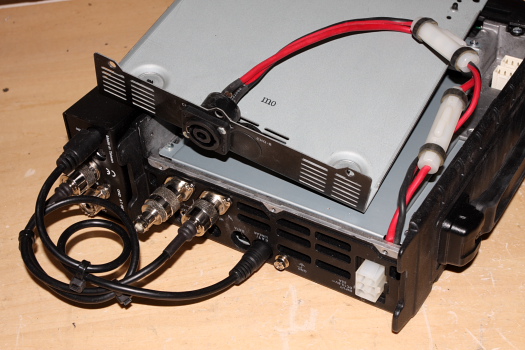

De mechanische operatie duurde iet langer. Eerst is het bestaande gat met een kegevormige boor op de juiste maat geboord. Daarna zijn twee gaten van 3mm geboord voor de twee verzonken M3 boutjes. Zodra het chassisdeel mechanisch klaar was, zijn de voedingskabels er aan gesoldeerd. Zie hieronder het resultaat. Ook de twee zekeringen zijn hierbij goed zichtbaar.

image is loading...

Nederlandse resultaat permalink: http://www.amateurtele.com/index.php?artikel=51&id=#101
Hieronder staat het resultaat van de operatie. Het chassisdeel is geplaatst en de zendontganver is weer dichtgebouwd.

image is loading...

Hieronder is mooi te zien hoe de voedingskabel is geplaatst aan de radio. Plug and play...

image is loading...
