Spinner BN 52-77-66

Nederlandse inleiding permalink: http://www.amateurtele.com/index.php?artikel=82&id=#219
Ik had een dummyload van 100W, die groot genoeg was voor de testen die ik er mee deed. De sterkste zender die ik had, was 100W, dus de dummyload kan dat prima aan. Omdat deze dummyload ook een testpunt heeft, is dat handig om meteen een frequentieteller er aan te hangen. Maar omdat ik op het punt sta om een 400W buizenzender te bouwen, is een dummyload nodig die zwaarder is. Het zal niet getest worden met 400W FM omdat het een HF eindtrap is, maar een 100W dummyload is hiervoor echt te licht. Via via ben ik bij een Spinner "BN 52 77 66" terecht gekomen. Dit is de bekende rode uitvoering. Dit type kan continu 400W aan en voor iets langere tijd 1.200W. Tenminste, volgens opgave. Zelfs 5.000W bij één microseconde, maar ik geloof niet dat ik tegen die limiet kom. ;-)

Nederlandse specificaties permalink: http://www.amateurtele.com/index.php?artikel=82&id=#220
- merk: Spinner
- type: BN 52-77-66
- gewicht: 6Kg
- gemiddelde vermogensopname: 400W continu (CW)
- piekopname vermogen maximaal: 5.000W bij 1us (CW)
- afmetingen: 155x230x120mm
- frequentiebereik: 0-3GHz
- connector: "female" 7-16 (verzilverd)
- weerstand: 50 OHm
- staandegolf 0-1GHz: <1:1,06
- staandegolf 1-2GHz: <1:1,13
- staandegolf 2-3GHz: <1:1,22
- werktemperatuur: -40 - 125'C
- condities: gebruik binnenshuis

Nederlandse afmetingen permalink: http://www.amateurtele.com/index.php?artikel=82&id=#221
image is loading...

Nederlandse afbeelding permalink: http://www.amateurtele.com/index.php?artikel=82&id=#222
image is loading...


image is loading...

Nederlandse mechanisch permalink: http://www.amateurtele.com/index.php?artikel=82&id=#223
Mechanisch is de dummyload "hufterproof". Laten we zeggen dat dat de populaire term is voor érg stevig. Het is een aluminium blok met de daadwerkelijke weerstand erin "gesandwiched" tussen twee grote koelplaten. Het geheel wordt bij elkaar gehouden door grote M8 bouten. Met 6,5Kg is het een fors gewicht, maar dat is prettig voor de warmteverdeling en warmteafgifte. Volgens opgave zijn er aan de binnenkant van de dummyload veercontacten toegepast zodat er goed contact blijft bij thermische werking. Onderin de behuizing zijn twee gaten met M8 draad (13mm diep) zodat de dummyload ergens aan bevestigd kan worden. Zo kan er een voetstuk onder om deze vrij van de ondergrond te zetten voor goede warmteafgifte of er kan een handvat aan worden gemonteerd voor transport. Het is wel zaak dat de koelribben vertikaal blijven zodat de warmteafgifte wordt gegarandeerd.

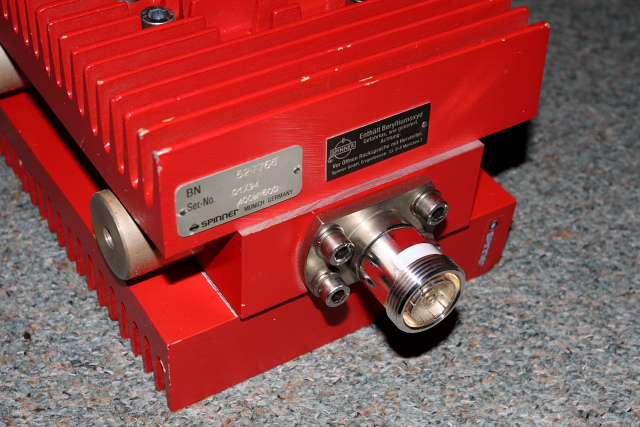

Nederlandse connector permalink: http://www.amateurtele.com/index.php?artikel=82&id=#224
In deze rode serie dummyloads van Spinner zijn waarden van 2 tot 50KW! te vinden. De connector is sterk afhankelijk van het vemogen, dus de connector kan verschillen per typenummer. Het model waar ik de trotse eigenaar van ben heeft een verzilverde "female" 7-16 connector, maar is ook te krijgen met een N-connector. Het typenummer hiervan is "BN 52 77 68" in plaats van "BN 52 77 66" voor de 7-16 variant. De 7-16 connector is grofstoffelijker en degelijker dan de N-connector, dus is niet bezwaarlijk. Daarbij heb ik deze tweedehand gekocht, dus had ik niet veel te kiezen. ;-)

image is loading...

Nederlandse elektrisch permalink: http://www.amateurtele.com/index.php?artikel=82&id=#225
Wat er precies in de dummyload zit, weet ik helaas niet. Normaalgesproken kijk ik in apparaten als het even kan, maar ik heb het gevoel dat dat bij deze onverstandig is. Volgens opgave is het een droge weerstand waar Beryllium Oxide bij gebruikt is en dat is alles wat ik er van weet.

Nederlandse kwaliteit permalink: http://www.amateurtele.com/index.php?artikel=82&id=#226
De dummyloads van Spinner zijn ontworpen voor professioneel gebruik en niet voor de markt van experimenteel radio-onderzoekers. Denk voornamelijk aan de toepassing bij telecombedrijven. Het voordeel is dat deze apparatuur ontworpen en gebouwd is op kwaliteit zonder een comprimis te doen in de kosten. Vandaar dat deze apparatuur vaak redelijk aan de prijs is, maar wel van topkwaliteit. Gelukkig wordt er bij professionele bedrijven een maximale bedrijfsduur vastgesteld waarna deze dummyloads buiten gebruik raken. En met een beetje geluk komen deze dummyloads op de amateurmarkt terecht waar deze inmiddels betaalbaar zijn geraakt voor experimentee radio-onderzoekers als ik.

Nederlandse meetaansluiting permalink: http://www.amateurtele.com/index.php?artikel=82&id=#227
Helaas heeft mijn variant geen meetaansluiting, maar in deze rode serie zijn er ook varianten met een meetuigang. Handig voor meten met een spectrum analyser of frequentieteller. Er zijn types met verschillende dempingswaarden te krijgen, afhangelijk van het opgenomen vermogen. Bij een 400W dummyload zoals deze, is er een variant met een -30 of -40dB meetuitgang verkrijgbaar.

Nederlandse beoordeling permalink: http://www.amateurtele.com/index.php?artikel=82&id=#228
Gewoon goed. Degelijk en doet wat je van een dummyload verwacht. Niet alleen geschikt om een buizenzender met af te stemmen, maar ook geschikt om zenders mee af te regelen.

Nederlandse pootjes permalink: http://www.amateurtele.com/index.php?artikel=82&id=#229
Om beschadigingen te voorkomen aan de ondergrond én dummyload heb ik twee pootjes gemaakt. Deze zijn van kunststof, dus geven de warmte niet door naar de ondergrond en omdat er ruimte aan de onderkant is ontstaan, is er beter ventilatie ten behoeve van de koeling.

image is loading...


image is loading...
