RT-70/GRC

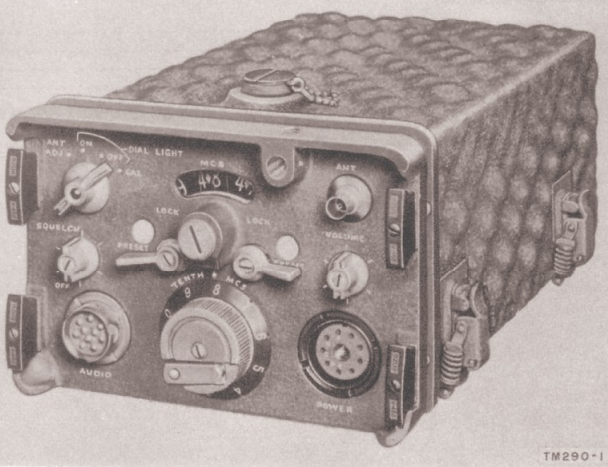

Nederlandse inleiding permalink: http://www.amateurtele.com/index.php?artikel=128&id=#458
volgt

image is loading...

Nederlandse specificaties permalink: http://www.amateurtele.com/index.php?artikel=128&id=#459
modelnaam: RT-70/GRC
land van herkomst: Amerika
merk: U.S. Military (verschillende makers van dezelfde zendontvanger uit NATO landen)
bouwjaar: 1951-1960
type: militaire apparatuur
frequentiebereik: 47,0-58,4MHz
band: 6m
kanaalstappen: geen; continu doorlopend
kanaalafstand: 100KHz
aantal kanalen: 115 stuks
antenne aansluiting: BNC
antenne impedantie: 50 Ohm
betrouwbare communicatieafstand: 1,6Km
voorkeuzekanalen: 2; mechanisch gemarkeerd
bouw: modulair
variant: RT-70A/GRC; deze heeft een ander gloeistpanning circuit
instellingen: 3 mogelijkheden; tank (NL: tank), vehicle (NL: voertuig) of field (NL: veld)
onderdeel van: PRC-16 veldset met CY-590/GRC batterijbak / voertuigset VRC-7 met AM-65/GRC voeding/audioversterker / onderdeel van een groter systeem zoals GRC-3 tot en met GRC-8

type elektronenbuizen: miniatuur 7-pens B7G buisvoet (19 stuks)

toegepaste elektronenbuizen op type:
1x 3B4 pentode met direct verhitte kathode (DL98 = CV2240 = HD30)
4x 3Q4 pentode met direct verhitte kathode (DL95 = VT-264 = CV818)
1x 3A5 dubbeltriode met direct verhitte kathode (DCC90 = CV808)
2X 1L4 pentode met direct verhitte kathode (DF92 = CV1758 = 1F2)
7x 1U4 pentode met direct verhitte kathode (DF904 = DT153)
2x 1R5 heptode met direct verhitte kathode (DK91 = 1?1? = VT-171 = X17 = 1A2_1R5)
1x 1S5 diode pentode met direct verhitte kathode (DAF91 = ZD17 = 1B2_1S5)
1x 1AE4 pentode met direct verhitte kathode (geen alternatieven bekend)

toegepaste elektronenbuizen op buiscodering:
V1: 3Q4: microfoon versterker
V2: 3A5: 43,4MHz oscillator
V3: 1L4: 15MHz TX oscillator
V4: 3Q4: TX mixer
V5: 3Q4: TX driver
V6: 3B4: TX power amplifier
V7: 1U4: calibratie oscillator
V8: 1AE4: 1st RX RF amplifier
V9: 1U4: 1st RX mixer
V10: 1U4: 1st 15MHz IF
V11: 1U4: 2nd 15MHz IF
V101: 1U4: 3rd 15MHz IF
V102: 1R5: 2nd RX mixer & oscillator
V103: 1L4 - 4th IF @ 1,4MHz
V104: 1U4 - 1st limiter @ 1,4MHz
V105: 1U4 - 2nd limiter @ 1,4MHz
V106: 1R5 - beat osillator & 1st audio amplifier
V107: 1S5 - squelch osillator & squelch diode
V108: 3Q4 - 2nd audio amplifier

principe: Superhetrodyne dubbele.drievoudige conversie
bediening: lokaal via ptt of via afstandbediening
mengfrequenties: 15KHz en 1,4KHz
modulatievorm: FM spraak (F3E)
zendvermogen: 500mW

voedingsbron: extern (bijvoorbeeld: AM-65/GRC)
voeding gloeispanning: 6VDC @ 360mA
voeding hoogspanning: 90VDC @ 80mA voor anodes en roosters
voeding zenderelais: 6VDC @ 160mA

geluidsbron (extern): hoofdtelefoon of externe versterker (AM-65/GRC)

behuizing: lichtmetalen kast
kleur: donkergroen
bouwvorm: "bootanker" (zeer degelijke bouw)
afmetingen: hoogte: 135 / breedte: 200 diepte: 330mm
gewicht: 7Kg

extra's in behuizing: buizentrekker en keuringsrapport op zijde (watervast)

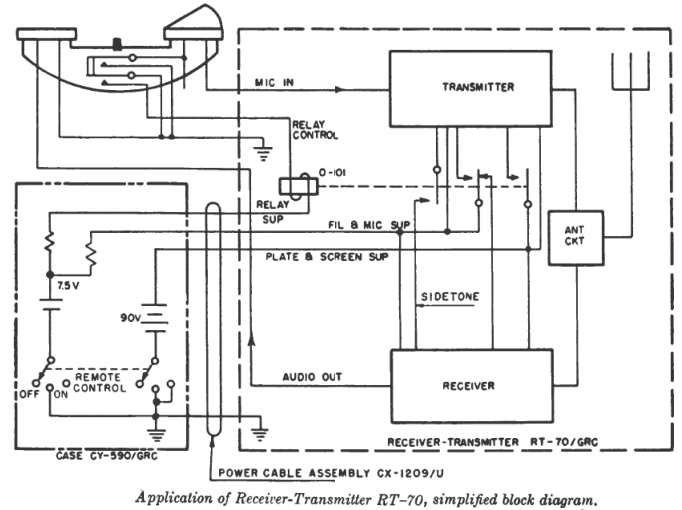

Nederlandse apparaatbeschrijving permalink: http://www.amateurtele.com/index.php?artikel=128&id=#461
image is loading...

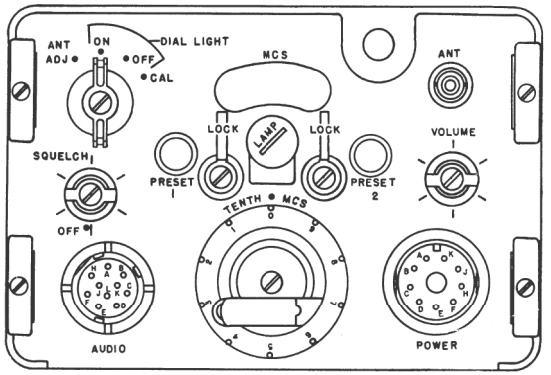

Nederlandse frontpaneel permalink: http://www.amateurtele.com/index.php?artikel=128&id=#462
image is loading...
