12VDC Connector

Neutrik 4p Speakon

De penbezetting voor de 12 VDC connector is als volgt:

1+ = +13,8VDC
1 - = Massa (voor 1+ en 2+)
2+ = Laadcontact voor 13,8VDC accu
2- = Niet aangesloten

Er is specifiek gekozen voor een connector met meer dan 2 polen, omdat hiermee het verbruikscircuit gescheiden kan zijn van het laadcircuit. Om een accu goed door te laden is ruim 14V nodig en sommige apparatuur kan daar niet tegen.

LET OP: Op een accu komen het laad- en verbruikscircuit natuurlijk samen. Om te voorkomen dat toch tegelijkertijd een laadapparaat én een verbruiksapparaat aangesloten kunnen worden mag er op een accu nooit meer dan één Neutrik connector of chassisdeel worden aangesloten!
De onderdelen

- Neutrik NL4FX-2 Kabeldeel met de rode mantel.
- Neutrik NL4MP Chassisdeel.
- Neutrik NL4MMX Koppelstuk om eventueel verlengkabels te maken.
- Neutrik SCL Afdekkap voor chassisdelen (tegen vuil en vocht)

_{Connector aan radiozendontvanger}

_{Accupack met lader}

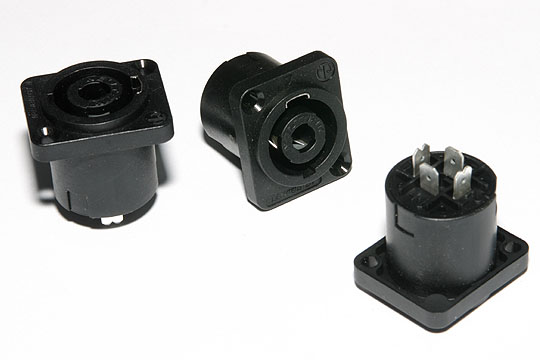

_{NL4MP chassiseel}

_{NL4FX-2 kabeldelen}

_Verdeeldoos
